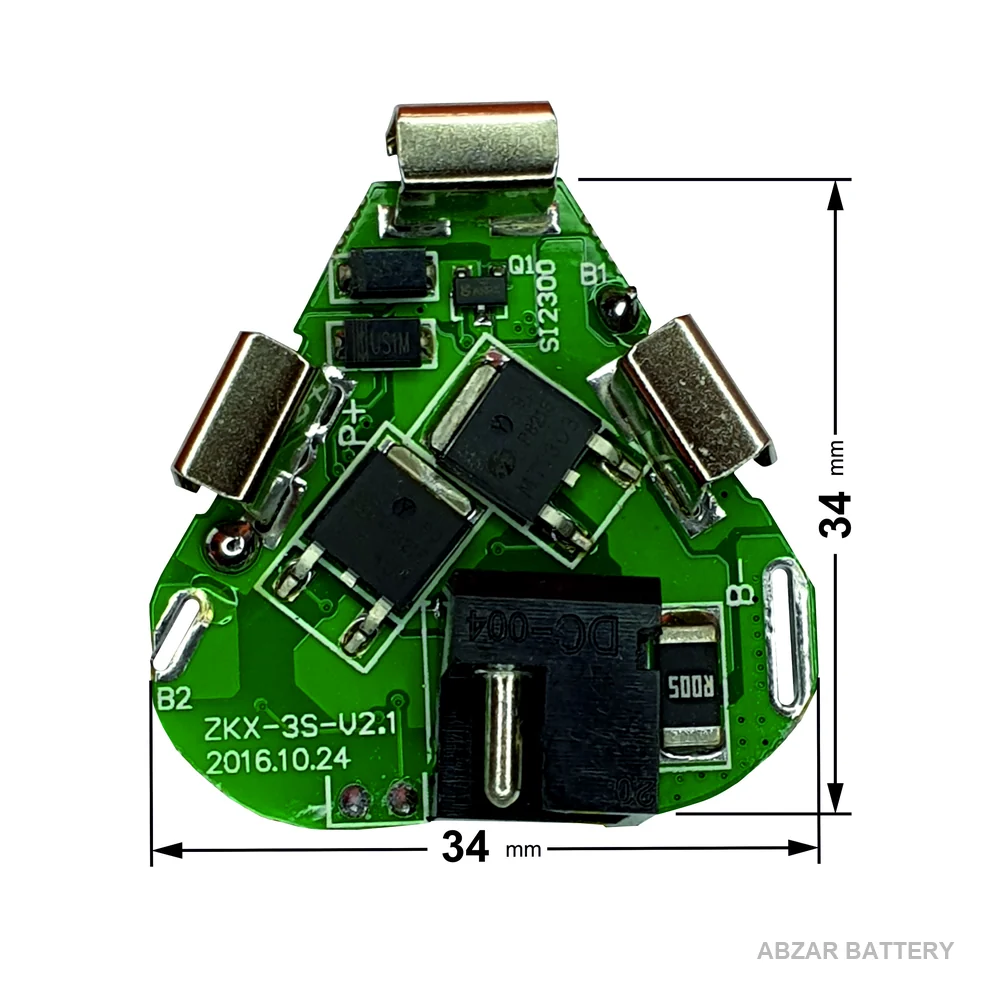

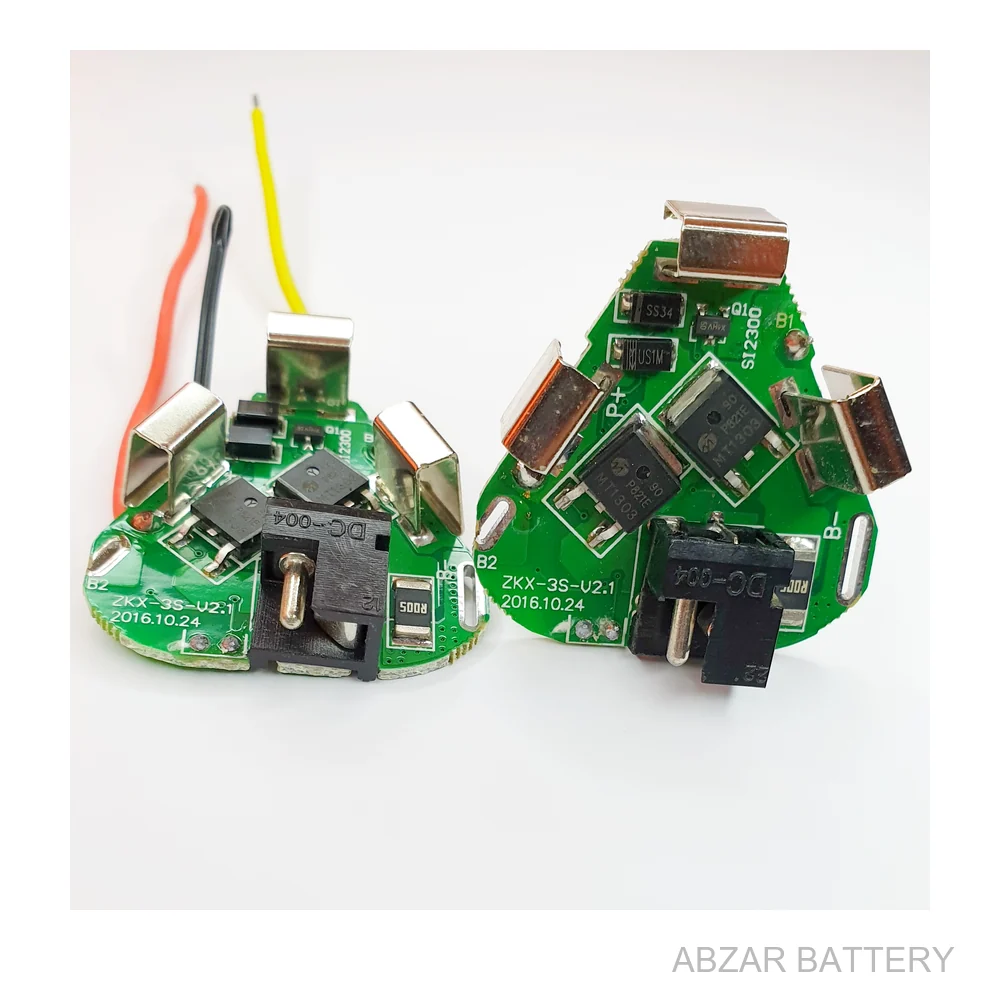

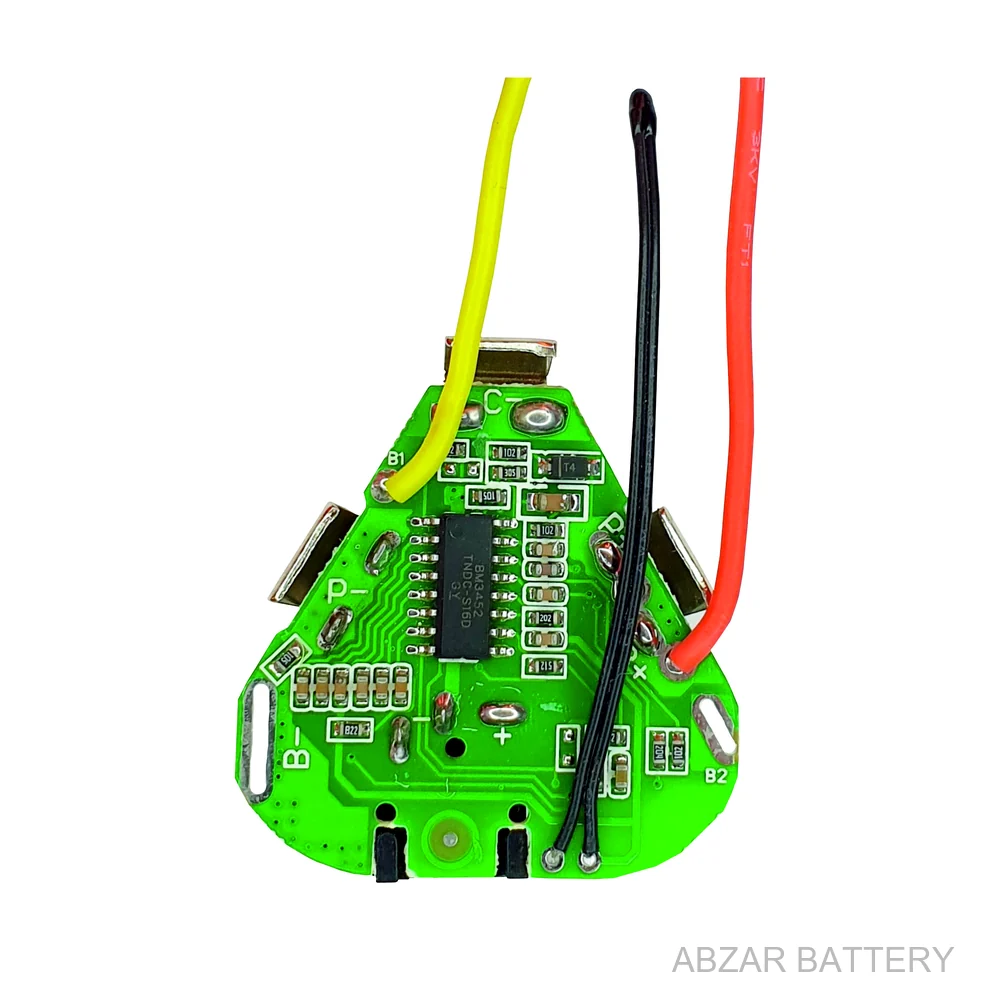

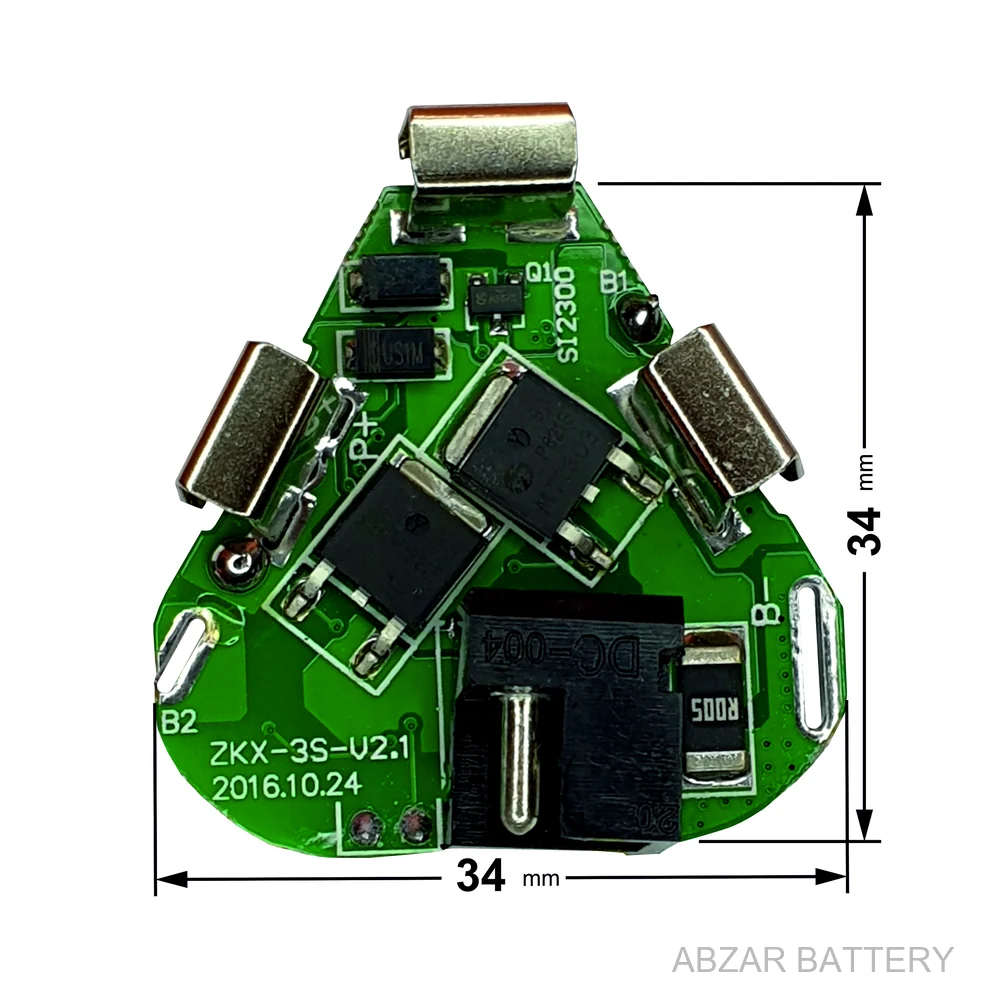

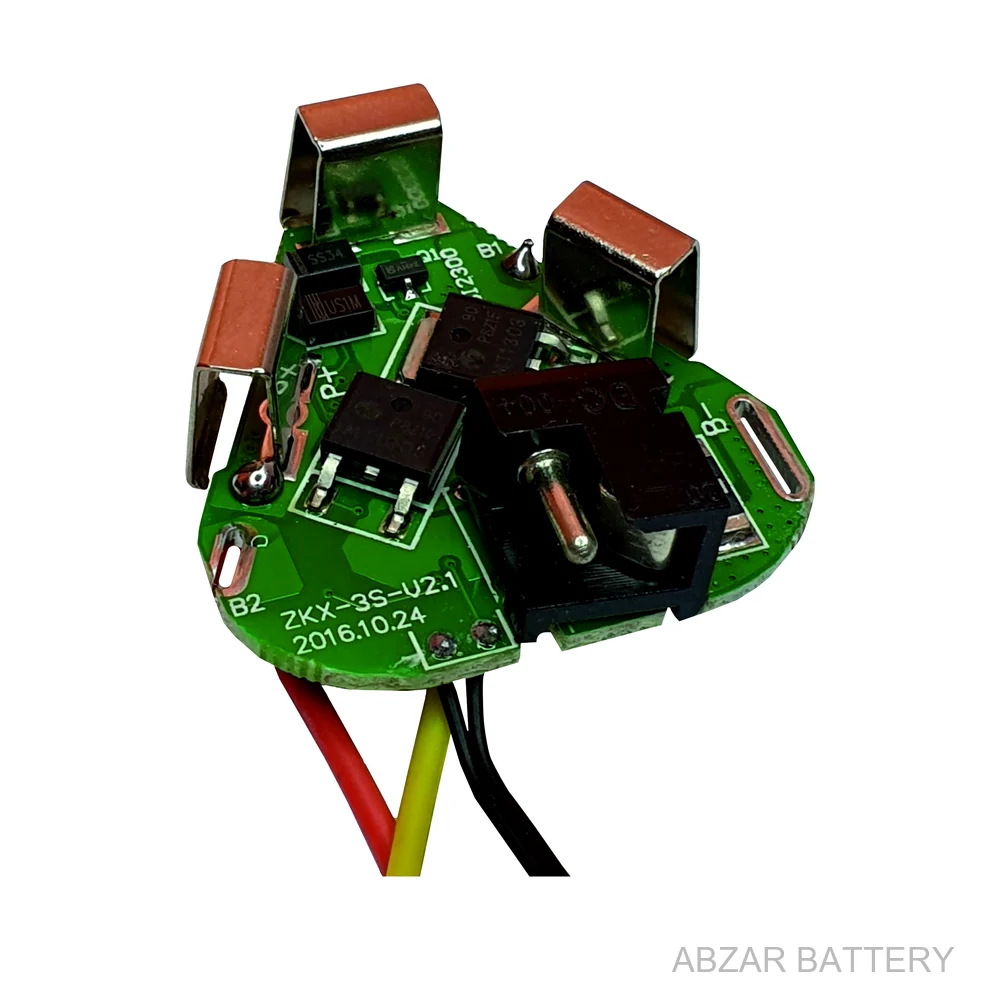

معرفی برد باتری ابزار شارژی سه سل 3S
برد باتری ابزار شارژی سه سل 3S، یک برد محافظ و مدیریت شارژ (BMS) مخصوص پک باتری ابزارهای شارژی است که از سه سلول لیتیوم یون به صورت سری (3S) پشتیبانی میکند. این برد وظیفه کنترل شارژ و دشارژ، محافظت در برابر اتصال کوتاه، و مدیریت ولتاژ سلولها را در پک باتری بر عهده دارد.
این محصول مخصوص تعمیرکاران و افرادی است که قصد تعویض برد داخلی پک باتری ابزار شارژی را دارند. ظاهر مشابه بهتنهایی کافی نیست — اختلاف در تعداد سلول، ولتاژ کاری، چیدمان پایهها، محل کانکتورها یا ابعاد برد میتواند باعث ناسازگاری شود. حتماً برد قبلی را از نظر شکل، محل پیچها، جای سوکتها و چیدمان پینها با تصاویر این محصول مقایسه کنید.
مشخصات فنی
| نوع محصول | برد باتری ابزار شارژی (BMS داخلی) |
| پیکربندی سلول | 3 سلول سری (3S) |
| ولتاژ نامی پک | 11.1 V (3.7V × 3) |
| ولتاژ شارژ کامل | 12.6 V (4.2V × 3) |
| نوع باتری سازگار | لیتیوم یون / لیتیوم پلیمر 18650 |
| کاربرد | پک باتری ابزار شارژی سه سل |
| جریان | نیاز به بررسی (با نمونه قبلی تطبیق دهید) |
| نوع کانکتور | نیاز به بررسی (تصاویر را مشاهده کنید) |
| وضعیت اطلاعات فنی | برخی مشخصات نیاز به تطبیق با نمونه قبلی دارد |
کاربردها
- تعمیر پک باتری ابزار شارژی — جایگزینی برد معیوب داخل پک باتری
- جایگزینی برد محافظ یا کنترل شارژ داخل پک باتری 3 سلولی
- بازسازی پک باتری دریل شارژی، پیچگوشتی برقی و سایر ابزارهای شارژی
- مناسب برای پروژههای تعمیراتی با پک 3S در صورت تطبیق قطعی مشخصات
نحوه نصب و راهنمای سیمبندی
نصب برد باتری باید توسط فرد آشنا با پک باتری لیتیومی انجام شود. اتصال اشتباه سیمهای B+، B-، P+، P- یا سیمهای سلول میتواند به سلولها، برد یا دستگاه آسیب جدی وارد کند.

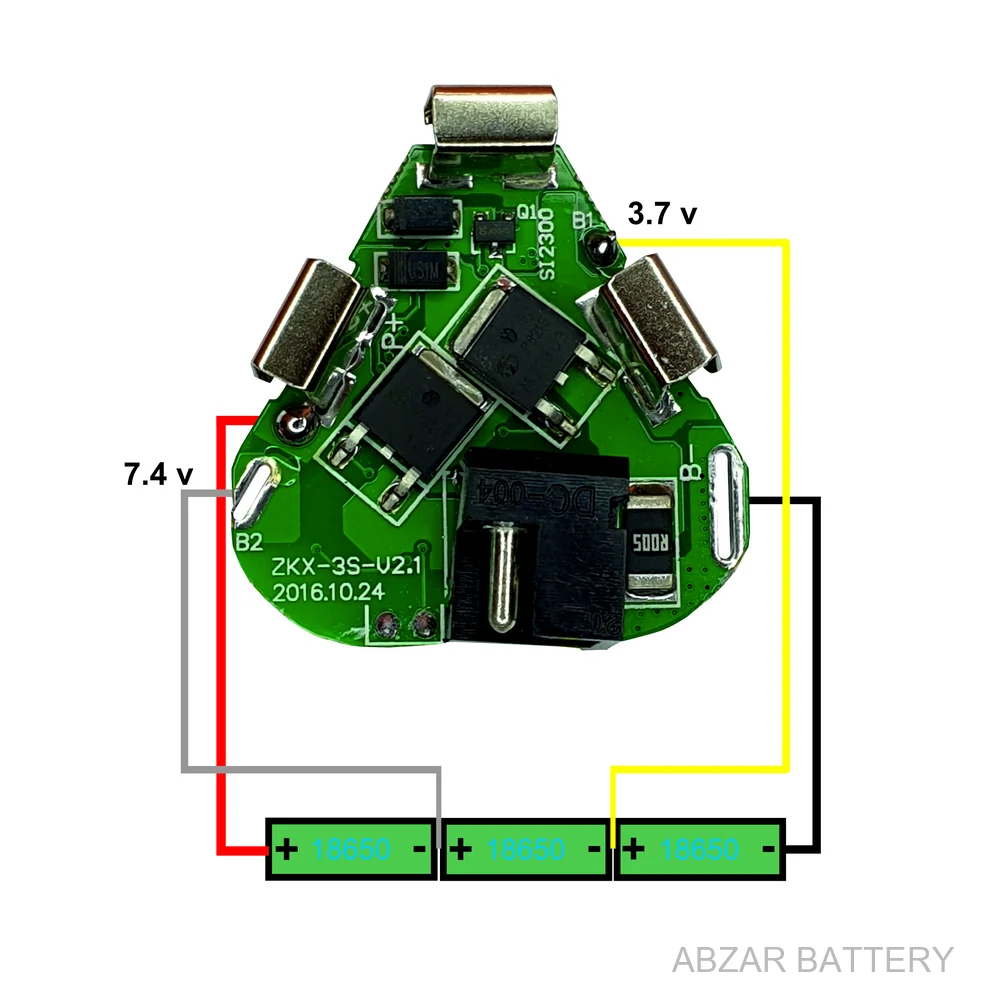

تصویر دیاگرام سیمبندی در گالری محصول موجود است. پیش از اتصال نهایی، ولتاژ هر سلول و ولتاژ کل پک را با مولتیمتر بررسی کنید.
نکات مهم پیش از خرید
- برد قبلی را از نظر شکل کلی، محل پیچها، جای سوکتها، چیدمان پینها، ولتاژ و تعداد سلول با این محصول مقایسه کنید.
- اگر روی برد یا پک قبلی کد فنی وجود دارد، همان کد بهترین مرجع برای تطبیق است.
- ظاهر مشابه بهتنهایی کافی نیست — اختلاف کوچک در ابعاد یا چیدمان میتواند باعث ناسازگاری شود.
- اگر مشخصهای مثل جریان دقیق یا مدل فنی در عکس خوانا نیست، آن را قطعی فرض نکنید و قبل از خرید با نمونه قبلی تطبیق دهید.
هشدارهای ایمنی
- اتصال اشتباه سیمهای B+، B-، P+، P- یا سیمهای سلول میتواند به سلولها، برد یا دستگاه آسیب بزند.
- نصب باید توسط فرد آشنا با پک باتری لیتیومی و ابزار اندازهگیری انجام شود.
- پیش از اتصال نهایی، ولتاژ هر سلول و ولتاژ کل پک را بررسی کنید.
- از سلامت سلولها پیش از نصب برد جدید اطمینان حاصل کنید.
- هنگام لحیمکاری از حرارت بیش از حد روی پایههای برد خودداری کنید.
- از اتصال کوتاه بین پایهها و تماس فلزات خارجی با برد جلوگیری کنید.
