توضیحات

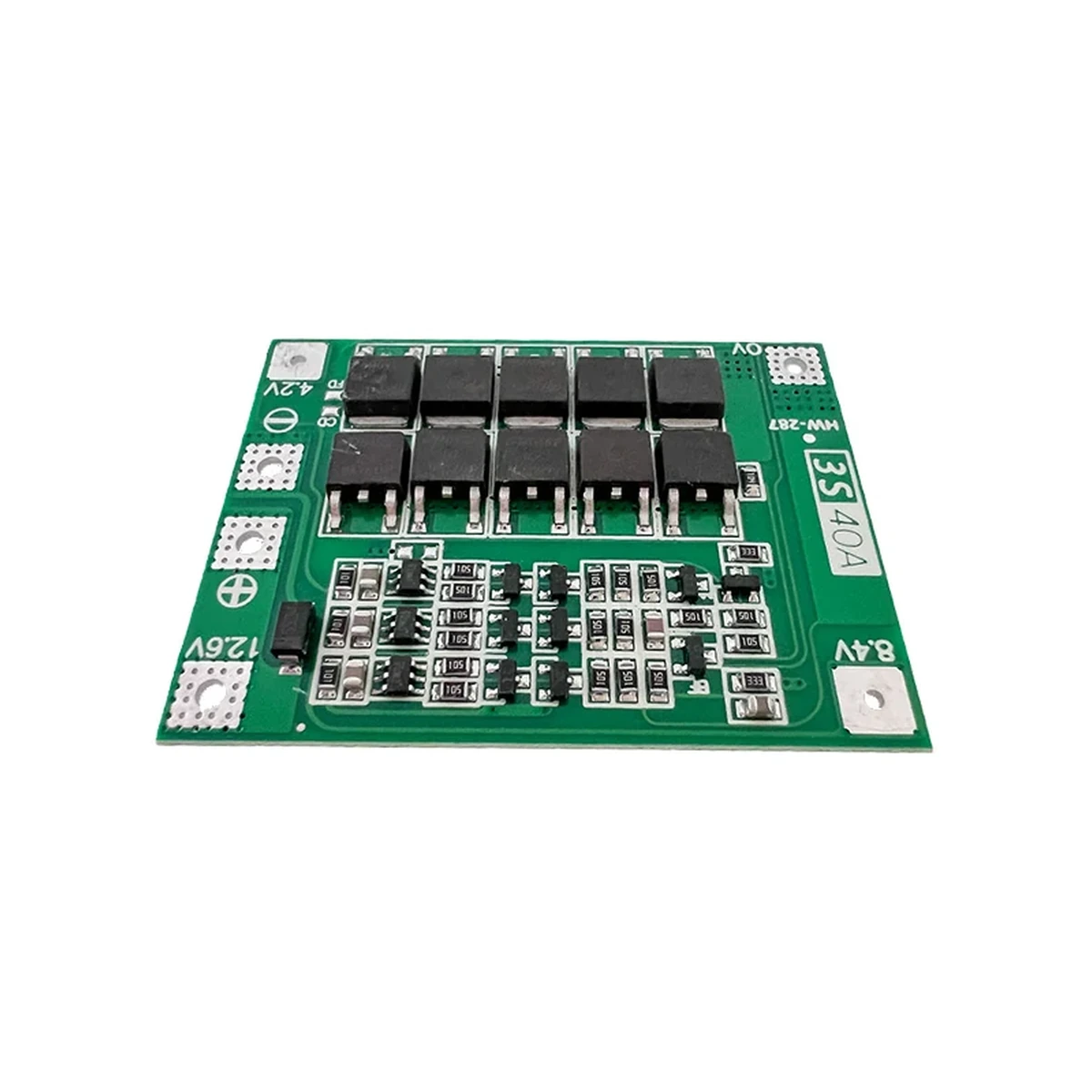

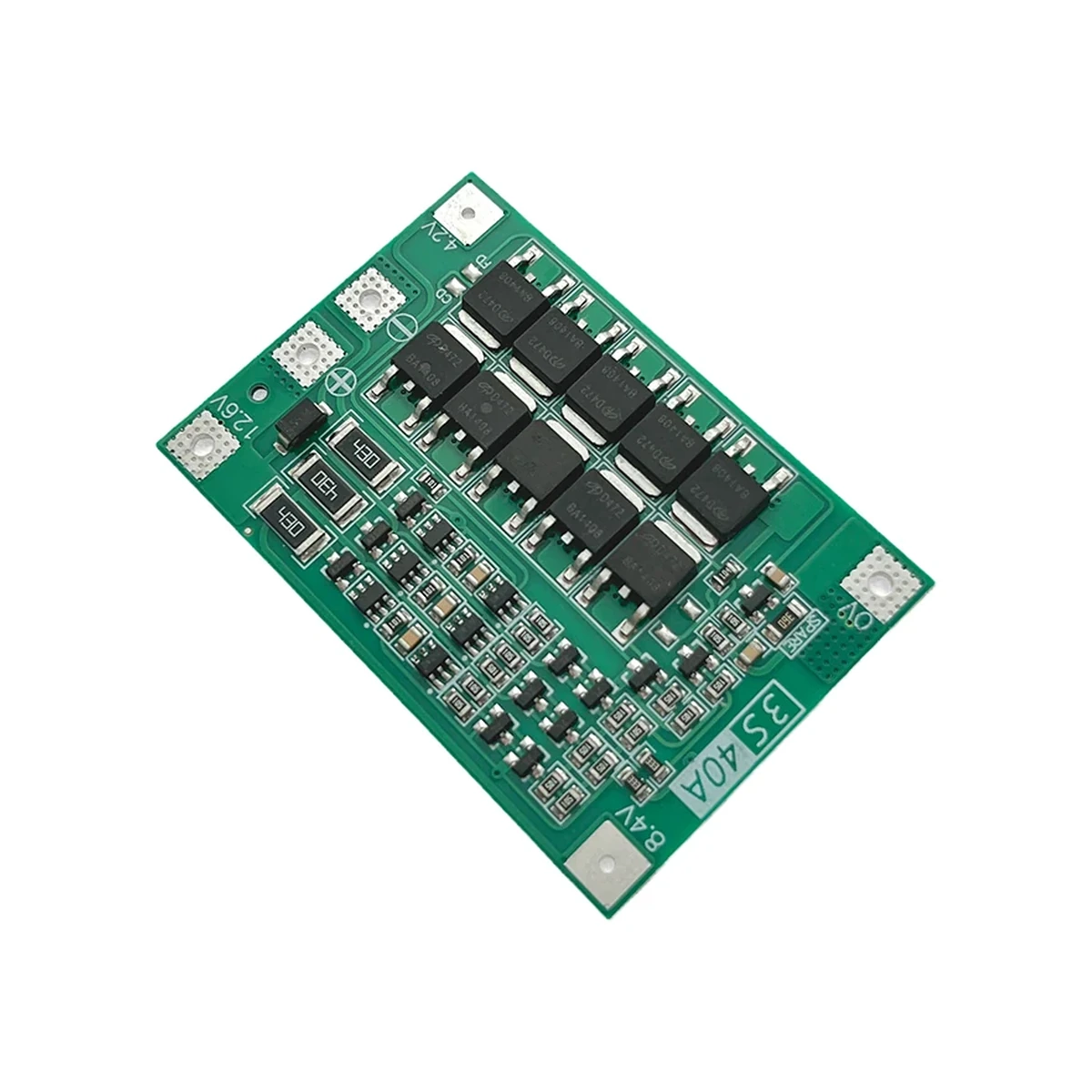

BMS 3S 40A بالانسدار مدل OKY3399-5
BMS 3S 40A مدل OKY3399-5 یک برد محافظ باتری لیتیوم یون برای پک‌های سه سلولی است. این برد برای پک باتری 3S با ولتاژ نامی 11.1V استفاده می‌شود و در ساخت یا تعمیر پک‌های 18650، ابزار شارژی سبک تا متوسط، پروژه‌های الکترونیکی، تجهیزات قابل حمل و پک‌های سفارشی کاربرد دارد.
وظیفه اصلی BMS 3S 40A فقط قطع و وصل خروجی نیست. این برد بین سلول‌های لیتیومی و مصرف‌کننده قرار می‌گیرد تا پک در برابر شارژ بیش از حد، دشارژ بیش از حد، اتصال کوتاه، جریان غیرمجاز و اختلاف ولتاژ سلول‌ها محافظت شود. نسخه بالانسدار کمک می‌کند ولتاژ سلول‌ها هنگام شارژ به هم نزدیک‌تر بماند و فشار نامتقارن روی یک سلول کمتر شود.
مشخصات اصلی BMS 3S 40A OKY3399-5
- نوع محصول: برد محافظ باتری / BMS
- مدل: OKY3399-5 Balanced Version
- نوع باتری سازگار: Lithium-ion pack
- تعداد سلول: 3S
- ولتاژ نامی پک: 11.1V nominal
- ولتاژ شارژ کامل پک 3S: حدود 12.6V
- جریان نامی اعلامی: 40A
- قابلیت بالانس: دارد
- کاربرد پیشنهادی: پک باتری 18650، ابزار شارژی، پروژه‌های لیتیومی و پک سفارشی
- سطح راهنمای اتصال: راهنمای عمومی سازگار با نوشته‌های روی برد
مشاهده محصولات مشابه در ابزار باتری.
راهنمای اتصال BMS 3S 40A
برای نصب BMS 3S 40A باید نوشته‌های چاپ‌شده روی خود برد ملاک قرار بگیرد. در بیشتر بردهای محافظ لیتیوم یون، ترمینال B- به منفی اصلی پک باتری وصل می‌شود. مثبت اصلی پک معمولاً از سمت B+ یا مثبت مشترک پک عبور می‌کند، اما در بعضی طراحی‌ها مسیر مثبت مشترک است و BMS مسیر منفی را کنترل می‌کند.
در بردهای Common Port، شارژر و مصرف‌کننده معمولاً از یک مسیر مشترک استفاده می‌کنند. در مدل‌های Separate Port، ممکن است ترمینال P- برای منفی خروجی مصرف‌کننده و ترمینال C- برای منفی شارژر در نظر گرفته شده باشد. بنابراین قبل از نصب، نوشته‌های روی برد، نقشه فروشنده و ترتیب پایه‌ها باید با دقت بررسی شود.
ترتیب سیم‌های بالانس در پک 3S
سیم‌های بالانس باید با ترتیب افزایشی ولتاژ متصل شوند. ترتیب عمومی برای پک 3S معمولاً به این شکل است: B0 یا منفی پک، سپس B1 بعد از سلول اول، B2 بعد از سلول دوم و B3 یا مثبت نهایی پک. قبل از وصل کردن کانکتور بالانس به BMS، ولتاژ هر مرحله باید با مولتی‌متر اندازه‌گیری شود.
BMS 3S 40A برای چه پک‌هایی مناسب است؟
اگر پک شما از سه گروه سلول لیتیوم یون سری تشکیل شده باشد، این BMS 3S 40A می‌تواند یکی از گزینه‌های قابل بررسی باشد. برای مثال پک‌های 3S ساخته‌شده با سلول‌های باتری 18650، پک‌های قابل شارژ 11.1V، پروژه‌های قابل حمل و بعضی پک‌های ابزار شارژی می‌توانند با BMS سه سل سازگار باشند.
برای انتخاب شارژر مناسب، معمولاً باید از شارژر 12.6V مخصوص پک 3S استفاده شود. دسته شارژر 3S / 12.6V برای همین کاربرد است. اگر سلول مناسب می‌خواهید، بخش باتری لیتیوم هم برای انتخاب سلول‌های قابل استفاده در پک کمک‌کننده است.
نکات مهم قبل از نصب BMS 3S 40A
- قبل از اتصال BMS، ولتاژ هر گروه سلولی را جداگانه اندازه‌گیری کنید.
- اختلاف زیاد ولتاژ بین سلول‌ها می‌تواند باعث خطای شارژ، قطع خروجی یا آسیب به پک شود.
- کانکتور بالانس را قبل از اطمینان از ترتیب سیم‌ها به برد وصل نکنید.
- اتصال اشتباه B0، B1، B2 و B3 می‌تواند به BMS یا سلول‌ها آسیب بزند.
- برای شارژ پک 3S لیتیوم یون، شارژر مناسب 12.6V استفاده شود.
- این برد برای پک 3S است و برای 2S، 4S یا لیتیوم فسفات جایگزین مستقیم نیست.
مشاهده محصولات مشابه در ابزار باتری.
هشدار فنی ابزارباتری
این توضیحات یک راهنمای عمومی برای معرفی محصول است و جایگزین دیتاشیت دقیق کارخانه نیست. اگر نوشته‌های روی برد، ترمینال‌ها یا نقشه فروشنده با این متن تفاوت داشته باشد، فقط برچسب‌ها و دفترچه همان مدل معتبر است. نصب BMS بهتر است توسط فرد آشنا با باتری لیتیوم، مولتی‌متر و اصول ایمنی انجام شود.
جمع‌بندی خرید BMS 3S 40A
BMS 3S 40A بالانسدار مدل OKY3399-5 گزینه‌ای کاربردی برای ساخت و تعمیر پک‌های سه سل لیتیومی است. وجود مدار بالانس، سازگاری با پک‌های 18650 و جریان اعلامی 40A باعث می‌شود این برد برای بسیاری از پروژه‌های باتری و پک‌های سفارشی قابل بررسی باشد؛ اما انتخاب نهایی باید بر اساس جریان واقعی دستگاه، نوع سلول، فضای نصب و نوشته‌های روی خود برد انجام شود.
قیمت، موجودی، سری ساخت و مشخصات ظاهری این محصول در ابزارباتری بر اساس وضعیت روز بررسی و به‌روزرسانی می‌شود.
برای اطلاعات بیشتر، مفهوم BMS در ویکی‌پدیا را مطالعه کنید.
