معرفی برد محافظ باتری 5 سل 15 آمپر 21 ولت
برد محافظ باتری 5 سل با جریان ۱۵ آمپر و ولتاژ ۲۱ ولت، یک برد BMS پنج سلولی با طراحی ساده و مقاوم است که وظیفه حفاظت از پک باتری‌های لیتیوم-یون را بر عهده دارد. این برد از باتری در برابر شارژ بیش از حد، دشارژ عمیق، اتصال کوتاه و اضافه جریان محافظت می‌کند.
این مدل برای تبدیل باتری دریل‌های شارژی ۱۸ ولت (نیکل کادمیوم به لیتیوم-یون) قابل بررسی است؛ اما سازگاری با دریل‌های ماکیتا، بوش یا رونیکس فقط پس از تطبیق تعداد سلول، ابعاد برد، پایه‌ها، جریان و نقشه اتصال تأیید می‌شود.
مشخصات فنی
| پیکربندی سلول | 5 سلول سری (5S) |
| ولتاژ نامی پک | 18.5 V |
| ولتاژ شارژ کامل | 21 V |
| جریان نامی پیوسته | 15 A |
| جریان لحظه‌ای (پیک) | تا 20 A (3 ثانیه) |
| دمای کاری | -20°C تا +60°C |
| وزن | حدود 18 گرم |
| جنس برد | FR-4 با پوشش مسی 2 اونس |
| نوع ترمینال | لحیمی پد استاندارد |
| کد کالا | 270 |
کاربردها
- تبدیل باتری دریل شارژی از نیکل کادمیوم به لیتیوم-یون
- ساخت پک باتری 5 سلولی برای پروژه‌های الکترونیکی و رباتیک
- محافظت از باتری‌های 18650 در مدارهای شارژ و دشارژ
- سیستم‌های تغذیه اضطراری و پاور بانک‌های صنعتی

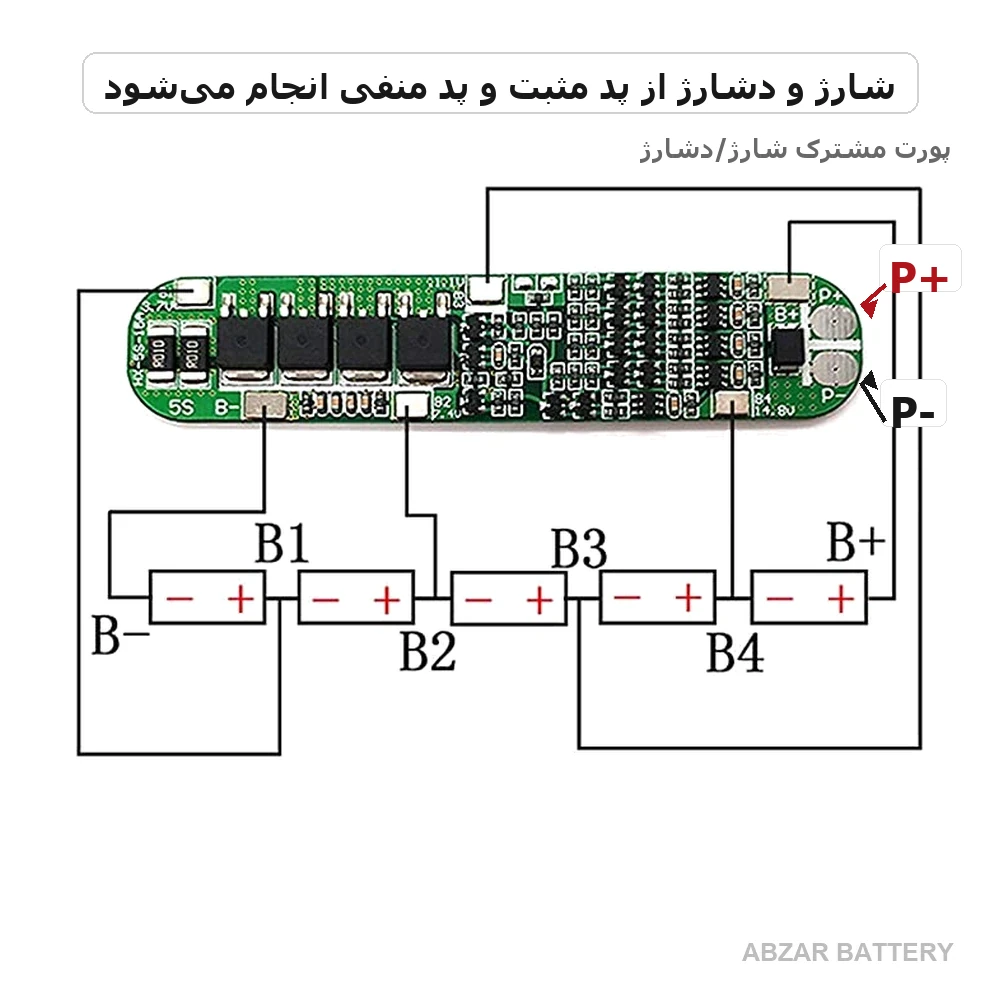

نحوه اتصال و سیم‌بندی
ترتیب اتصال سلول‌ها از منفی‌ترین نقطه شروع می‌شود:
- B- ← قطب منفی سلول اول
- B1 ← قطب مثبت سلول اول / منفی سلول دوم
- B2 ← قطب مثبت سلول دوم / منفی سلول سوم
- B3 ← قطب مثبت سلول سوم / منفی سلول چهارم
- B4 ← قطب مثبت سلول چهارم / منفی سلول پنجم
- B+ ← قطب مثبت سلول پنجم
شارژ و دشارژ از طریق پدهای P+ و P- انجام می‌شود. برای راهنمایی بیشتر، دیاگرام سیم‌بندی در گالری محصول موجود است.
مزایا
- طراحی ساده با امکان نصب آسان
- محافظت کامل در برابر شارژ و دشارژ غیرمجاز
- برد دو لایه با پوشش مسی ضخیم
- ابعاد جمع‌وجور، مناسب محفظه باتری دریل
برای آشنایی بیشتر با نحوه عملکرد بردهای محافظ، مفهوم Battery Management System را در ویکی‌پدیا مطالعه کنید. همچنین مدل آی‌سی‌دار این برد و سایر بردهای پنج سلولی را در ابزار باتری مشاهده کنید.
هشدارهای ایمنی
- اتصال اشتباه سیم‌بندی می‌تواند به برد، باتری‌ها و دستگاه آسیب جدی وارد کند.
- پیش از نصب، ولتاژ تکتک سلول‌ها را اندازه‌گیری کنید.
- از اتصال کوتاه و جابه‌جایی قطب مثبت و منفی خودداری کنید.
- هنگام لحیم‌کاری از حرارت بیش از حد پرهیز کنید.
- این برد برای جریان بیش از ۱۵ آمپر پیوسته طراحی نشده است.
- برای شارژ پک از شارژر مناسب ۲۱ ولت استفاده کنید.
