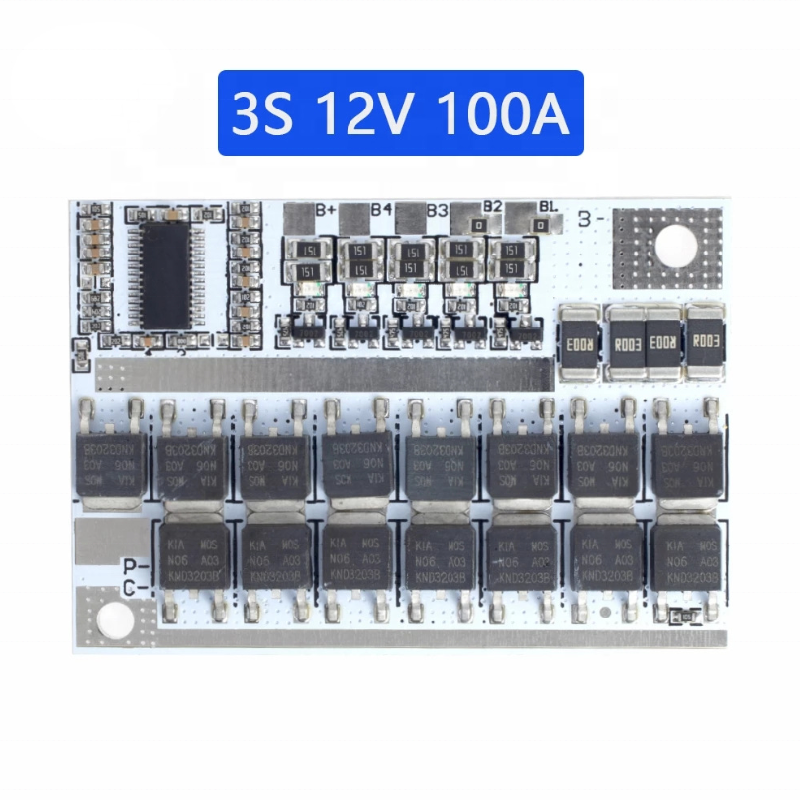

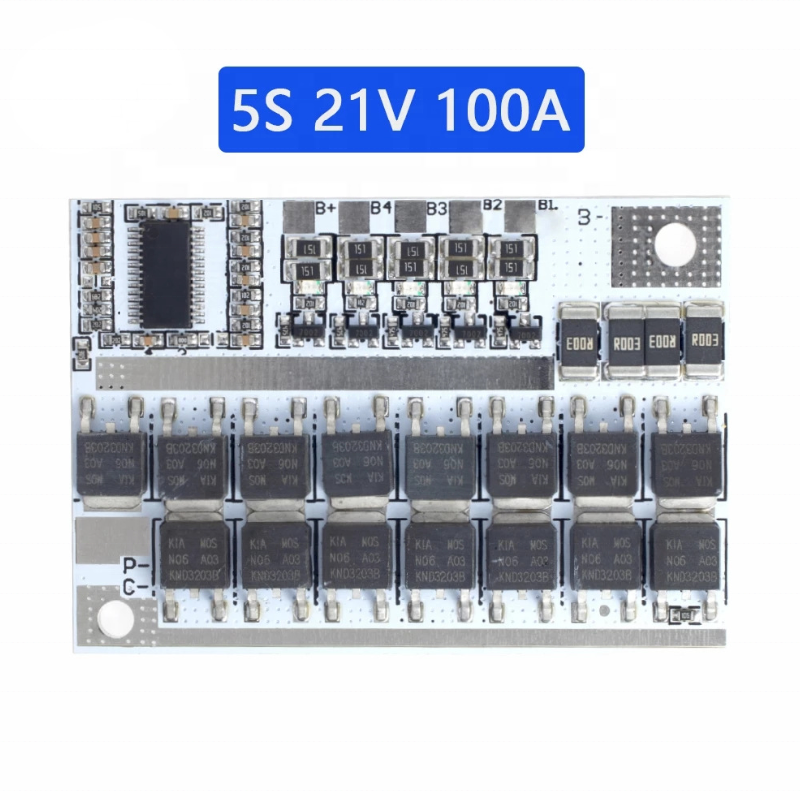

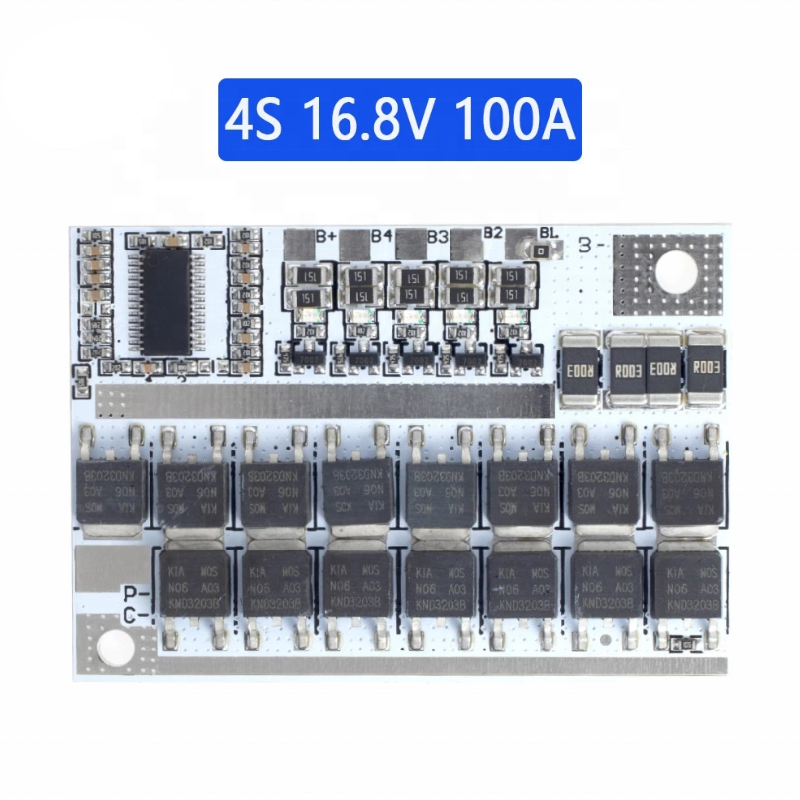

معرفی برد BMS باتری لیتیومی 3S 4S 5S 100A
برد BMS باتری لیتیومی 3S 4S 5S 100A برای ساخت، تعمیر یا جایگزینی برد محافظ در پکهای باتری چندسلولی استفاده میشود. وظیفه اصلی BMS، کمک به مدیریت شارژ و دشارژ، حفاظت در برابر شرایط غیرعادی و کنترل ایمنتر عملکرد پک باتری است.
این مدل بر اساس مشخصات درجشده برای محصول، برای آرایشهای 3S، 4S و 5S معرفی شده و جریان نامی آن 100A اعلام شده است. با این حال در باتری ابزار شارژی، جریان لحظهای موتور، کیفیت سلولها، فضای داخل قاب، نوع سیمکشی و تهویه برد روی انتخاب نهایی اثر جدی دارد.
اگر به مدلهای دیگر برد محافظ نیاز دارید، میتوانید دسته BMSها را ببینید. برای پکهای سبکتر 3 سل هم محصول BMS 3S 40A بالانسدار لیتیوم یون 11.1V گزینه مرتبطتری است.
مشخصات فنی محصول
- نوع محصول: برد محافظ و مدیریت باتری BMS
- تعداد سل قابل استفاده: 3S، 4S و 5S طبق مشخصات محصول
- ولتاژ اعلامشده: 3.2V تا 12V
- جریان اعلامشده: 100A
- کاربرد: پکهای باتری لیتیومی و پکهای قابل استفاده در تجهیزات شارژی
- قابلیت حفاظتی: کمک به کنترل شارژ، دشارژ و حفاظت عمومی پک باتری
- نیاز به بررسی قبل از نصب: نوع شیمی باتری، تعداد سل، نقشه پدها، ترتیب سیمهای بالانس و جریان واقعی مصرفکننده
این BMS برای چه کاربردهایی مناسب است؟
این برد محافظ BMS برای پروژههای پرقدرت و پکهای باتری چندسلولی طراحی شده و بهویژه در تعمیر و ساخت باتری ابزارهای شارژی کاربرد دارد. از این برد میتوان در تجهیزاتی با مصرف جریان بالا مانند اره شارژی، فرز، دریل، دستگاههای برشی، پاششی و سایر ابزارهای صنعتی شارژی استفاده کرد.
این محصول گزینه مناسبی برای ساخت پک سفارشی، جایگزینی برد آسیبدیده و ارتقای بردهای ضعیفتر به مدل با آمپراژ بالاتر است؛ بااینحال پیش از نصب باید تعداد سلولها، ولتاژ کامل شارژ، جریان لحظهای موتور، توان مصرفی دستگاه و ترتیب سیمهای اتصال بهدقت بررسی شود. مشابه بودن ظاهر برد بهتنهایی برای انتخاب صحیح کافی نیست.
در کاربردهایی که جریان مصرفی از حدود 30A بیشتر است یا دستگاه برای مدت طولانی تحت فشار کار میکند، توصیه میشود برای خنککاری بهتر ماسفتها از هیتسینک مناسب و عایقکاری اصولی استفاده شود. همچنین سیمها، نوار نیکل و اتصالات پک باید متناسب با جریان دستگاه انتخاب شوند تا از داغشدن، افت ولتاژ و آسیبدیدن برد جلوگیری شود.
این برد برای ابزارهای شارژی پرقدرت گزینه مناسبی است، اما انتخاب نهایی باید براساس مشخصات واقعی دستگاه و پک باتری انجام شود. برای دستگاههایی با جریان بسیار بالا، استفاده از مدلهای BMS با آمپراژ بالاتر پیشنهاد میشود.
انتخاب سلول مناسب برای این برد
عملکرد نهایی BMS فقط به خود برد وابسته نیست؛ سلول باتری هم باید تحمل جریان مناسب داشته باشد. برای ساخت پکهای لیتیوم یون میتوانید مشخصات سلولهایی مثل باتری لیتیوم یون EVE 18650 ظرفیت 2500 mAh جریان 12C یا باتری لیتیوم یون EVE 18650 ظرفیت 3200 mAh مدل 33V را هم بررسی کنید و بعد تعداد سل و جریان مصرفی دستگاه را با هم تطبیق دهید.
نکات مهم قبل از خرید و نصب
- تعداد سلولهای سری پک باید با حالت کاری برد هماهنگ باشد.
- ولتاژ نامی و ولتاژ فولشارژ باتری باید با نوع BMS سازگار باشد.
- جریان مصرفکننده و جریان لحظهای موتور باید با توان واقعی برد تطبیق داده شود.
- وجود یا نبود سنسور دما، نوع پورت شارژ و تخلیه و محل پدها باید قبل از نصب بررسی شود.
- مدل مشابه ظاهری الزاماً جایگزین قطعی برای برد قبلی نیست.

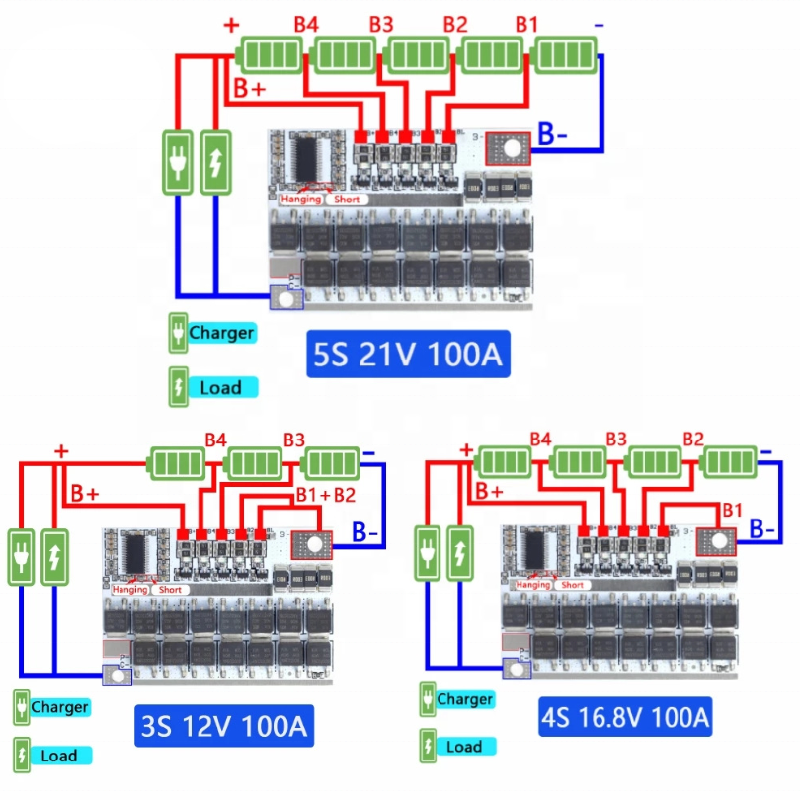

راهنمای عمومی اتصال BMS
اتصال این برد باید با نوشتههای روی همان برد انجام شود. راهنمای زیر عمومی است و جایگزین دیتاشیت یا نقشه دقیق کارخانه نیست.
- ترمینال B- به منفی اصلی پک باتری وصل میشود.
- ترمینال B+ بسته به طراحی برد، به مثبت اصلی پک یا مثبت مشترک پک مربوط است.
- ترمینال P- معمولاً منفی خروجی مصرفکننده است.
- در مدلهای Separate Port، ترمینال C- برای منفی شارژر استفاده میشود.
- سیمهای بالانس باید بهترتیب افزایشی B0، B1، B2 تا Bn متصل شوند.
- قبل از وصل کردن کانکتور بالانس به BMS، ترتیب ولتاژها باید با مولتیمتر کنترل شود.
هشدار نصب
اشتباه در ترتیب سیمهای بالانس، اتصال معکوس یا انتخاب BMS نامتناسب میتواند باعث خرابی برد، آسیب به سلولها یا خطر حرارتی شود. اگر نوشته روی برد با راهنمای عمومی تفاوت دارد، ملاک فقط نوشته و نقشه همان مدل است.
جمعبندی
برد BMS باتری لیتیومی 3S 4S 5S 100A برای مدیریت و حفاظت پکهای باتری چندسلولی کاربرد دارد، اما انتخاب درست آن وابسته به بررسی دقیق تعداد سل، نوع باتری، ولتاژ، جریان و سیمکشی پک است. برای استفاده در باتری ابزار شارژی، قبل از نصب حتماً وضعیت برد قبلی، مصرف موتور و فضای قاب بررسی شود.
