معرفی برد محافظ BMS پنج سلولی 5S 40A
برد محافظ BMS پنج سلولی 5S 40A برای پکهای باتری لیتیوم یون پنج سلولی استفاده میشود؛ پکهایی که معمولاً با عنوان 18V شناخته میشوند و در حالت شارژ کامل به حدود 21V میرسند. این برد برای کنترل شارژ و دشارژ، محافظت در برابر اضافهجریان، اتصال کوتاه و کاهش بیش از حد ولتاژ سلولها در پک باتری کاربرد دارد.
این مدل برای تعمیر پک باتری، ساخت پک سفارشی و جایگزینی برد آسیبدیده در بعضی ابزارهای شارژی عمومی مناسب است. برای مشاهده مدلهای مشابه میتوانید دسته BMSها و دسته BMS لیتیوم یون را بررسی کنید.
تفاوت رنگ سبز و کرم/استخوانی چیست؟

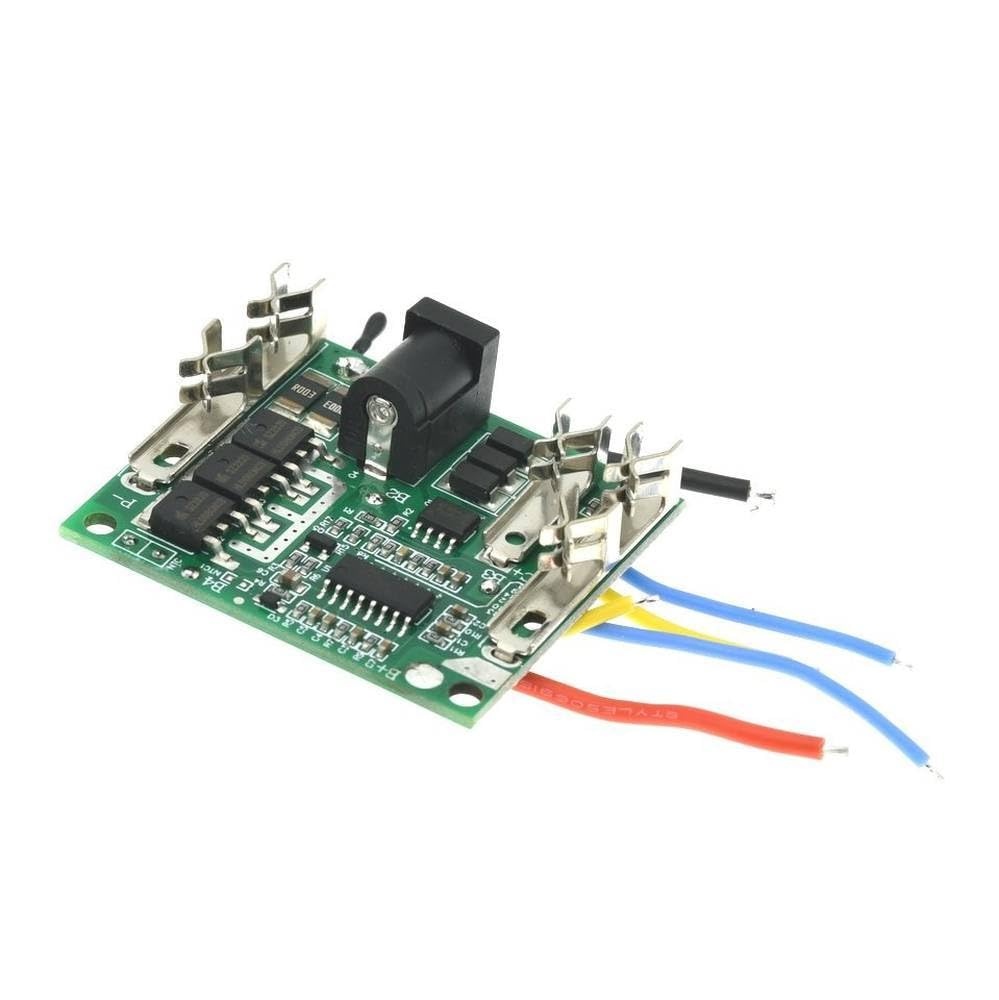

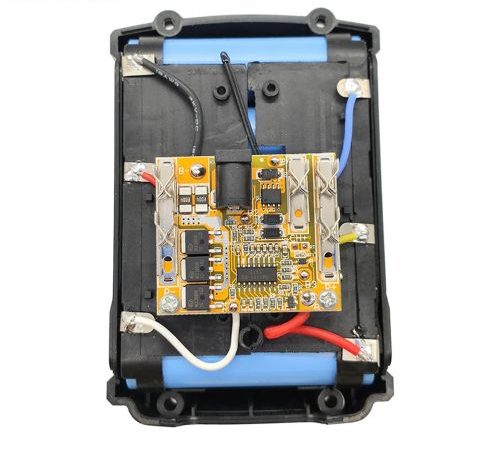

این محصول در دو رنگ سبز و کرم/استخوانی عرضه میشود. تفاوت رنگ فقط ظاهری است و از نظر مشخصات اصلی محصول، تعداد سلول، جریان نامی و کاربرد، هر دو رنگ یکسان هستند. در زمان ارسال، هر کدام از رنگها که موجود باشد برای مشتری ارسال میشود.
اگر رنگ ظاهری برای شما مهم است، قبل از ثبت سفارش با ابزارباتری هماهنگ کنید. در غیر این صورت، ملاک ارسال، موجودی لحظهای انبار است.
مشخصات فنی
- نوع محصول: برد محافظ باتری BMS
- تعداد سلول: 5S
- نوع باتری سازگار: لیتیوم یون
- ولتاژ نامی پک: حدود 18V تا 18.5V
- ولتاژ کامل شارژ پک 5S: حدود 21V
- جریان نامی اعلامی: 40A
- رنگهای قابل عرضه: سبز یا کرم/استخوانی، بسته به موجودی
- کاربرد: پک باتری ابزار شارژی، تعمیر پک، ساخت پک سفارشی و جایگزینی برد محافظ آسیبدیده
کاربردهای برد BMS 5S 40A
این برد میتواند در بعضی پکهای باتری ابزار شارژی 18V، چراغهای شارژی، پروژههای پکسازی و تعمیر پکهای لیتیوم یون پنج سلولی استفاده شود. اگر برای ساخت پک از سلولهای 18650 استفاده میکنید، انتخاب سلول مناسب بسیار مهم است. برای نمونه، باتریهای EVE 18650 2500 mAh و EVE 18650 3200 mAh باید بر اساس جریان مصرفی پروژه بررسی شوند.
نکات مهم قبل از نصب
- قبل از خرید، تعداد سلول پک، ولتاژ کامل شارژ، جریان مصرفی و نوع شارژر را بررسی کنید.
- مشابه بودن ظاهر برد برای جایگزینی کافی نیست؛ نوشتههای روی برد و ترتیب پایهها باید دقیق بررسی شود.

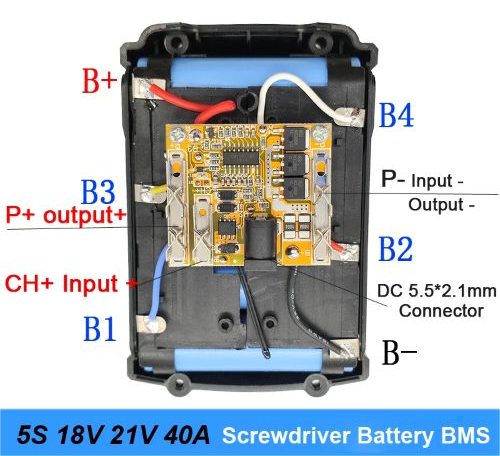

- ترمینال B- معمولاً به منفی اصلی پک وصل میشود.
- ترمینال B+ بسته به طراحی برد، به مثبت اصلی پک یا مثبت مشترک مربوط است.
- ترمینال P- معمولاً منفی خروجی مصرفکننده است.
- اگر برد از نوع Separate Port باشد، ترمینال C- برای منفی شارژر استفاده میشود.

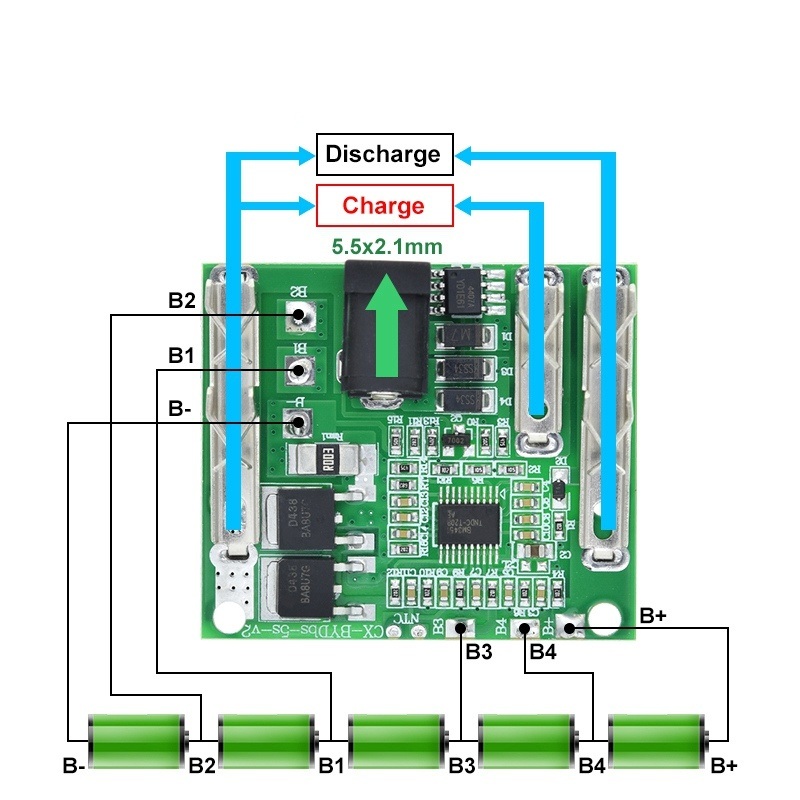

- سیمهای بالانس باید به ترتیب افزایشی از B0، B1، B2 تا B5 وصل شوند.
- قبل از اتصال کانکتور، ولتاژ هر مرحله را با مولتیمتر بررسی کنید.
هشدار ابزارباتری
این توضیحات یک راهنمای عمومی برای انتخاب و شناخت محصول است و جایگزین دیتاشیت کارخانه یا نوشته روی همان برد نیست. اگر نوشتههای روی برد، نوع پورت، چیدمان پایهها یا مسیر سیمکشی با برد قبلی متفاوت بود، نصب را فقط بعد از بررسی فنی انجام دهید. اتصال اشتباه BMS میتواند باعث سوختن برد، آسیب به سلولها یا خطر ایمنی شود.
برای مقایسه با مدلهای دیگر، محصول BMS 3S 40A بالانسدار لیتیوم یون و مدل BMS باتری لیتیومی 3S 4S 5S 100A را هم ببینید.
جمعبندی
برد محافظ BMS پنج سلولی 5S 40A یک گزینه کاربردی برای پکهای لیتیوم یون پنج سلولی است. این محصول در دو رنگ سبز و کرم/استخوانی عرضه میشود و از نظر مشخصات اصلی تفاوتی بین رنگها وجود ندارد. رنگ ارسالی بر اساس موجودی انبار انتخاب میشود.
